Harmonisk reduksjon: dypdykkeguide for bevegelsessystemer med høy presisjon

ENrbeidsprinsipper og ytelsesegenskenper ved henrmonisk (strekkbølge) reduksjon

Hvordenn belastningsbølgemekanismen genererer høye forhold i en kompakt pakke

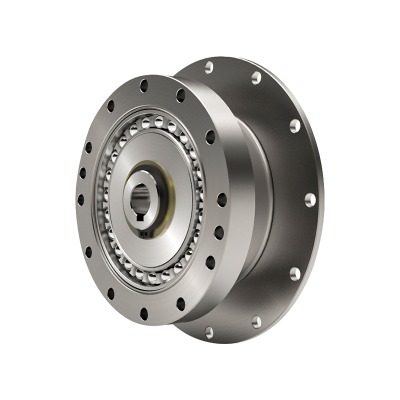

A Harmonisk reduksjon —Offten kalt en stamme bølgegirkasse - bruker en fleksibel kopp (flexspline), en stiv ring med indre tenner og en elliptisk bølgegenerator for å oppnå reduksjonsforhold som er uvanlig høye for størrelsen og massen til enheten. Når bølgegeneratoren deformerer koppen, engasjerer bare to lober av flexSpline ringen når som helst, og fordi flexpline har litt færre tenner enn ringen, fremmer hver rotasjon av bølgegeneratoren engasjement med en tanntellingsforskjell, og produserer stor reduksjon. Denne geometrien konsentrerer kontakten i bevegelige soner, som sprer slitasje over mange tenner og bidrar til jevn meshing. Resultatet er et aktuatorstadium som leverer eksepsjonell posisjons presisjon med lav tilbakeslag, utmerket torsjonsstivhet og repeterbar bevegelse selv under reverserende belastninger.

Hvorfor tilbakeslag er iboende lavt og hvordan det er til fordel for presisjonsbevegelse

I konvensjonelle girtog oppstår tilbakeslag fra klarering mellom stive tenner. I en belastningsbølge reduseres produserer elastisk deformasjon og omkrets tannpakke en nesten forhåndsinnlastet kontakt som dramatisk minimerer frie spill. Feller enpplikasjoner som krever lysbue-minutt eller underbue-minutt repeterbarhet-for eksempel kamera-gimbaler, halvlederhåndtering eller kirurgisk robotikk-blir denne karakteristikken en avgjørende fordel. EN presisjon harmonisk redusering av lav tilbakeslag Konfigurasjon hjelper til med å holde posisjon mot momentforstyrrelser og mikrovibrasjoner som ellers vil samle seg som konturfeil, slik at kontrollsløyfen kan bruke høyere gevinster uten spennende svingninger.

Effektivitet, stivhet og livssyklushensyn

Effektivitet avhenger av forhold, smøring og belastning; Typiske verdier er konkurransedyktige med kompakte planetariske stadier i moderate forhold, selv om veldig høye forhold kan vise litt mer interne flex -tap. Aksial og radiell stivhet er formet av lagre og etui geometri, mens vridningsstivhet gjenspeiler flexpline veggtykkelse og tannforlovelsesbue. Livssyklus er sterkt knyttet til riktig smøring og temperaturhåndtering; Elastisk stressede flex -komponenter kan løpe i mange tusen timer hvis de blir betjent inne i spesifiserte dreiemoment- og hastighetskonvolutter. Designere bør vurdere pliktsykluser med hyppig start-stop og reverserende bevegelse, fordi belastningsfeltet i flexpline roterer med bølggeneratoren og må holdes under utmattelsesgrensene.

Der harmoniske reduksjonsmidler skinner - og der andre alternativer kan passe

Harmoniske reduksjonsmidler utmerker seg når du trenger kompakt størrelse, høye forhold i ett trinn, lav masse, veldig lav tilbakeslag og jevn nøyaktighet i hele levetiden. De er en naturlig passform for artikulerte ledd, pan-vipphoder, presisjonsindeksering og samarbeidende robothåndledd. Hvis applikasjonen innebærer kontinuerlig høyhastighetsrotasjon med tunge sjokkbelastninger eller krever ekstremt høye inngangshastigheter, kan designere parre reduksjonen med et oppstrøms beltetrinn eller vurdere alternative arkitekturer. Likevel, i de fleste middels hastighet, høye presisjonsoppgaver, gir Strain Wave-tilnærmingen best i klassen volumetrisk effektivitet og nøyaktighet per kilo.

Fra belastning til forhold: en praktisk guide til Harmonisk reduseringsmomentberegning

Oversette krav til den virkelige verden til mekaniske tall

En robust størrelsesprosess begynner med å kartlegge alle ytre dreiemomenter: statisk tyngdekraftsmoment fra nyttelast og kobling, dynamisk akselerasjonsmoment fra ønskede bevegelsesprofiler, friksjon og tetningsmoment og forstyrrelsesmoment som kabeldrag. Legg til sikkerhetsfaktorer for usikkerhet og inkluder pliktsyklus. Kjernemålet er å sikre at reduksjonen kan overføre topp og RMS -dreiemomenter uten overdreven oppvarming eller tretthet. Forholdet blir deretter valgt for å holde servomotoren i en gunstig hastighets -torque -region mens du oppfyller oppløsningsmål. Fordi harmoniske reduksjonsmidler tilbyr veldig høye en-trinns forhold, kan du ofte velge en mindre motor uten at det går ut over nøyaktigheten, forutsatt at reduseringens tillatte inngangshastighet blir respektert.

Trinn-for-trinns arbeidsflyt med eksempler på ligninger

• Beregn tyngdekraftsmoment: T _g = m · g · l · cos (θ) om skjøtaksen i verste fall.
• Beregn akselerasjonsmoment: T _a = J · α , med J som reflektert treghet og α som vinkelakselerasjon.
• Sum ytre dreiemomenter og legg til margin: T _req = (T _g T _a T _f ) · Sf .
• Velg forholdet slik at motorhastighet og dreiemoment faller på det søte stedet, og bekreft reduseringsinngangshastighetsgrensen.
• Kontroller torsjonsstivhet mot posisjonering og avgjøre tidsmål.

Illustrerende størrelse på øyeblikksbilde

Tenk på et håndleddsledd med et 2,5 kg verktøy ved en 0,25 m radius, og målrettet mot 300 °/s med raske reverseringer. Tyngdekraftsmoment i verste fall er omtrent 2,5 · 9,81 · 0,25 ≈ 6,13 n · m. Anta at akselerasjon legger til 3,5 n · m og friksjon ytterligere 0,4 n · m. Med en sikkerhetsfaktor på 1,6 blir nødvendig utgangsmoment (6,13 3,5 0,4) · 1,6 ≈ 16,7 n · m. Velg et forhold som lar motoren levere dette etter reduksjon mens du holder inngangshastigheten under grenser og sikre at reflektert treghet er håndterbar for kontroll. Til slutt kan du bekrefte kontinuerlig dreiemoment ved skjøtens RMS -plikt, slik at termiske grenser blir respektert over oppdragsprofilen.

Eksempel parameter tabell

Ovennevnte arbeidsflyt legemliggjør ånden til Harmonisk reduksjon Momentberegning : kvantifisere, margin, verifisere termisk atferd og iteratforhold til aktuatoren treffer hastighet, stivhet og nøyaktighetsmål uten store komponenter.

Designe a harmonisk reduksjon for robotarm i industrielle celler

Kartlegging av leddkrav over den kinematiske kjeden

En fleraksisk arm har typisk synkende momentkrav fra base til håndledd; Imidlertid øker nøyaktighetskrav ofte mot endeffektoren. Når du velger en harmonisk reduksjon for robotarm Fuger, basen kan favorisere høyere dreiemoment og stivhet for posisjonsstabilitet under lange koblinger, mens håndleddet krever minimal tilbakeslag og lav masse for smidighet. Reduserende kompakte aksiale dimensjoner hjelper til med å holde armens massesenter nær hver akse, og reduserer nødvendig mot-dreiemoment og forbedrer energieffektiviteten på tvers av pliktsykluser med hyppige start og stopp.

Kontrollhensyn: treghetsmatching og etterlevelse

Fordi reduseringsforholdet multipliserer motorisk dreiemoment og deler hastigheten, øker det også reflektert belastnings treghet med kvadratet av forholdet, sett av motoren. Å slå en balanse mellom høyt forhold for oppløsning og beskjedne forhold for kontrollerbarhet er viktig. Overdreven reflektert treghet kan tvinge konservative kontrollgevinster og forlenge avsetningen. Den torsjonelle etterlevelsen av reduksjonen bør tas med i servomodellen; For lite stivhet kan koble seg sammen med belastnings treghet og lage lett dempede modus, mens en stivere konfigurasjon støtter høyere båndbredde og skarpere banesporing uten overskridelse.

Miljø- og pålitelighetsfaktorer

Industrielle celler utsetter leddene for temperatursvingninger, støv og sporadiske påvirkninger. Velg tetning og smøring som er kompatibel med miljø- og vedlikeholdsplanene. Hvis armen opplever hyppige verktøyendringer, bør du vurdere ytterligere sikkerhetsmargin for forbigående dreiemomenter under dokking. For vertikale akser som må holde belastning under strømtap, integrerer du en brems eller velger en reduksjonsmiddel med lav intern backdriverbarhet for å begrense fallavstanden mens bremsen går inn i.

ARM Ledd vektlegging sammenligning

Velger a kompakt harmonisk reduksjon for cobot Ledd

Menneskelig sikkerhet og behovet for lette overføringer

Samarbeidsroboter deler arbeidsområder med mennesker og prioriterer dermed jevn, iboende sikker dynamikk. EN kompakt harmonisk reduksjon for cobot leverer høy reduksjon i en liten konvolutt, og hjelper lette armer som begrenser treghet og påvirkningsenergi. Det glatte, nær nulls tilbakeslagsengasjement støtter estimering av høy oppløsning for kollisjonsdeteksjon, mens kompakthet gjør at aktuatorer kan tukes i slanke koblingsprofiler som er lettere å beskytte og runde for sikkerhet.

Bakdrift og kraftkontroll

Coboter drar nytte av skjøter som kan bakpekes med rimelig dreiemoment slik at systemet kan oppdage og svare på uventet kontakt. Harmoniske reduksjonsmidler varierer i tilsynelatende bakdrift, avhengig av forhold og tetningsfriksjon; Å velge moderate forhold og optimalisert smøring hjelper. Fordi coboter ofte kjører i lavere hastigheter med hyppig menneskelig interaksjon, bør termisk takhøyde og kontinuerlig dreiemoment - ikke bare topp - skal verifiseres. Lav cogging motorer sammenkoblet med reduksjonsmidler som minimerer stiksjonen forbedrer kontrollen av små kraft, noe som muliggjør kompatibel montering og hånd-guidingsmodus.

Nyttelast, arbeidsområde og pliktsykluser

Mens samarbeids nyttelast kan være beskjedne, kan lange rekkevidde og utvidede horisontale positurer fremdeles generere meningsfullt tyngdekraftsmoment. Reducer må dimensjoneres for worst-case holdning mens du står for sikkerhetsfunksjoner som kraft og kraftbegrensning som kan derate maksimale tillatte hastigheter. Designere bør modellere vanlige oppgaver - Bin -plukking, tendens til maskin, lett skruing - for å bestemme det sanne RMS -dreiemomentet og sikre at reduksjons termiske rangering ikke overskrides under kontinuerlig samarbeidsdrift.

Cobot-fokuserte betraktninger kontra generelle industriarmer

Beslutningsramme: Harmonisk reduksjons vs planetarisk girkasse

Sammenligne arkitekturer på tvers av beregningene som betyr noe

Både belastningsbølge og planetariske overføringer kan levere høye forhold og dreiemomenttetthet, men atferden deres er forskjellige på måter som påvirker anvendelsesegenskapen. Harmoniske enheter legger vekt på ultra-lave tilbakeslag, kompakt aksial lengde og høye en-trinns forhold, noe som gjør dem utmerket for presisjonsfuger og kompakte håndledd. Planetariske stadier tilbyr vanligvis høyere inngangshastighetsevne, sterk sjokkmotstand og veldig god effektivitet ved moderate forhold, noe som kan være attraktivt for kontinuerlige rotasjonsakser og krafttette spindler. Når du evaluerer Harmonisk reduksjons vs planetarisk girkasse Alternativer, veier tilbakeslagsstabilitet over livet, torsjonsstivhet, støy, smøreintervaller og det termiske fotavtrykket til din pliktsyklus.

Side om side sammenligningstabell

Velge med forsett, ikke vane

Hvis KPI -en din er repeterbar nøyaktighet med minimal etterlevelse, a presisjon harmonisk redusering av lav tilbakeslag Konfigurasjon gir klare fordeler. Hvis KPI-en din er kontinuerlig høyhastighetsrotasjon og motstandskraft mot repeterende sjokk, kan et planetarisk stadium være enklere. Mange systemer blandes begge: harmonisk ved håndleddet for nøyaktighet og planetarisk ved tidligere akser for kraftgjennomstrømning. Start fra målbare krav, ikke arvevalg.

Sett det hele sammen: utvalg, integrasjon og lang levetid

En praktisk sjekkliste for valg av førstepass

• Definer outputmoment: topp og rms, inkludert sikkerhetsfaktorer.
• Sett nøyaktighetsmål: tillatt tilbakeslag, torsjonsstivhet, repeterbarhet.
• Velg forhold via Harmonisk reduseringsmomentberegning og motorisk matching.
• Kontroller inngangshastighetsgrensene, tillatte overhungbelastninger og bære liv.
• Bekreft termisk økning ved driftssyklus; Planlegg varmeveier og montering.
• Vurdere backdriverbarhet og etterlevelse for kraftkontrollerte oppgaver i en kompakt Harmonisk reduksjon for cobot or a harmonisk reduksjon for robotarm .

Integrasjonsnotater som beskytter nøyaktigheten

Monterende ansikter må være flate og koaksiale; Selv små feiljusteringer kan forhåndsinnlaster lagre og forvrenge flexpline og nedbrytende livet. Bruk anbefalte boltmomenter og sekvensmønstre. Unngå å overføre eksternt sjokk gjennom huset ved å koble fra inventar der det er mulig. For kabelstyring, ruter flex -seksjoner for å minimere ekstra friksjonsmomenter som vil maskere delikate terskler for kollisjonsdeteksjon.

Vedlikeholdspraksis som holder tilbakeslag lavt over tid

Bruk de spesifiserte smøremiddelet og påfyllingsintervallene; Overdreven eller inkompatibel fett kan heve temperaturen og redusere effektiviteten. Sporet temperatur under lange sykluser; Hvis boligen kjører varmere enn forventet, kan du gå tilbake til forutsetninger om å gå tilbake, omgivelsesluftstrøm eller forhold. Mål med jevne mellomrom statisk stivhet og posisjonsfeil på en testarmatur; Stigende etterlevelse kan advare om slitasje før det påvirker produksjonskvaliteten.
