Den ultimate guiden til planetgirkasser med høyt dreiemoment: design, fordeler og bruksområder

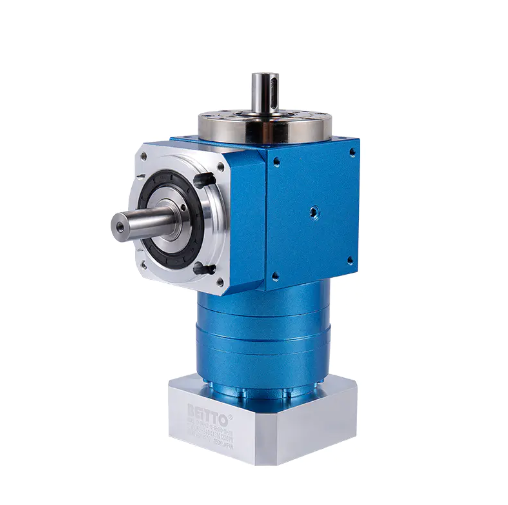

I verden av presisjonsbevegelseskontroll og kraftoverføring er det få komponenter som er så kritiske og allsidige som planetgirkasse med høyt dreiemoment . Disse girkassene er kjent for sin eksepsjonelle dreiemomenttetthet, stivhet og nøyaktighet, og er ryggraden i krevende industrielle applikasjoner. Denne omfattende guiden fordyper seg i ingeniørprinsippene, de viktigste fordelene og valgkriteriene for planetgirkasser, med fokus på løsninger med høyt dreiemoment for de mest utfordrende oppgavene.

Forstå den planetariske girkassearkitekturen

I kjernen består et planetgirsystem av tre primære komponenter arrangert konsentrisk, og etterligner et solsystem. Denne unike designen er kilden til dens bemerkelsesverdige evner.

Kjernekomponenter og deres funksjon

• Solutstyr: Sentralgiret, som typisk er inngangsdriveren.
• Planet Gears: Flere tannhjul som går i bane rundt solhjulet, og griper inn i både sola og ringgiret.
• Planetbærer: Holder planetgirene på plass og fungerer ofte som utgang, og leverer det multipliserte dreiemomentet.
• Ringgir (annulus): Den ytre ringen med innovervendte tenner som omslutter hele systemet, vanligvis holdt stasjonært eller brukt som alternativ utgang.

Hvordan dreiemomentmultiplikasjon oppnås

Kraften til planetdesignet ligger i dens evne til å fordele belastningen over flere planetgir. Denne lastdelingen er det som gjør at en kompakt formfaktor kan håndtere enorme krefter. Når dreiemoment påføres solhjulet, driver det planetgirene, som deretter "går" langs det stasjonære ringhjulet. Denne handlingen får planetbæreren til å rotere med redusert hastighet, men med betydelig økt dreiemoment. Reduksjonsforholdet bestemmes av antall tenner på solen, planetene og ringgiret. Som nevnt i maskintekniske tekster, er den grunnleggende formelen for et enkelt planetsetts forhold (med et fast ringgir) 1 (Ring Gear Teeth / Sun Gear Teeth), som forklarer de høye forholdene som kan oppnås i et enkelt trinn [1].

Viktige fordeler med planetgirkasser med høyt dreiemoment

Å velge en planetgirkasse fremfor andre typer, for eksempel parallellaksel- eller snekkegirdesign, gir et distinkt sett med fordeler for høyytelsesapplikasjoner.

Kritiske fordeler i scenarier med høy etterspørsel:

• Eksepsjonelt dreiemoment-til-volum-forhold: Lastfordelingen mellom flere planeter gir et mye høyere dreiemoment i en mindre, mer plasseffektiv pakke sammenlignet med andre girtyper.
• Høy presisjon og lavt tilbakeslag: Presisjonsproduksjon fører til minimal vinkelforskyvning mellom inngang og utgang under belastning, avgjørende for robotikk og automatiserte posisjoneringssystemer.
• Overlegen stivhet og torsjonsstivhet: Den koaksiale designen og flere girkontaktpunkter resulterer i utmerket motstand mot vridning under belastning, noe som sikrer nøyaktig bevegelsesoverføring.
• Høy effektivitet: Med effektiviteter som ofte overstiger 97 % per trinn, minimerer planetgirkasser krafttapet, reduserer varmeproduksjon og driftskostnader.

For ingeniører er det viktig å forstå avveiningene mellom forskjellige girkassearkitekturer. En direkte sammenligning klargjør den planetariske fordelen:

Ta tak i vanlige utfordringer og tekniske hensyn

Mens planetgirkasser er robuste, avhenger ytelsen og levetiden deres av å takle spesifikke design- og driftsutfordringer.

Overvinne varmespredning i applikasjoner med høyt dreiemoment

Kontinuerlig drift under høy belastning genererer betydelig varme. Effektiv termisk styring er ikke et alternativ, men en nødvendighet. Avansert design inkluderer funksjoner som integrerte kjøleribber, optimaliserte smørebaner og bruk av høyytelses syntetiske smøremidler. For eksempel når du spesifiserer en girkasse for kontinuerlig drift med høyt dreiemoment planetgir , må ingeniører beregne den termiske effekten for å sikre at enheten kan spre varme like effektivt som den overfører dreiemoment.

Sikrer holdbarhet og lang levetid

Holdbarhet er avgjørende, spesielt i tøffe miljøer. Nøkkelen til lang levetid er kvaliteten på tannhjulsbearbeiding, lagervalg og husets integritet. Presisjonssliping av tannhjulstenner for å oppnå en perfekt profil reduserer spenningskonsentrasjoner og minimerer slitasje. Videre er utvalget av lagre som kan håndtere både radielle og aksiale belastninger fra planetgirene kritisk. En girkasse bygget for kraftige planetgirkasser for industriell automasjon vil ofte ha karburerte og herdede gir, lagre med stor kapasitet og robuste, forseglede hus for å utelukke forurensninger.

Velge det optimale reduksjonsforholdet

Reduksjonsforholdet påvirker utgangshastigheten, dreiemomentet og systemets treghet direkte. En flertrinns planetgirkasse gir ekstremt høye utvekslinger (f.eks. 100:1 eller mer) samtidig som den opprettholder en kompakt størrelse. Å velge riktig forhold innebærer å balansere motorens driftshastighet med ønsket utgangshastighet og dreiemoment. Det er et kritisk skritt i å designe systemer som lavt tilbakeslag høyt dreiemoment planetgirsystemer for presisjonsindeksering eller robotarmer, der dynamisk respons og posisjonsnøyaktighet er avhengig av hverandre.

Dypdykk inn i spesifikke applikasjonsdomener

De unike egenskapene til planetgirkasser med høyt dreiemoment gjør dem uunnværlige på tvers av et bredt spekter av bransjer.

Robotikk og automatiserte maskiner

Innen robotikk er presisjon, kompakthet og pålitelighet ikke omsettelige. Planetgirkasser er den foretrukne løsningen for robotledddrev, og gir det høye dreiemomentet som trengs for å flytte manipulatorer samtidig som det opprettholdes nøyaktig posisjonskontroll. Deres lave tilbakeslag er avgjørende for repeterbar nøyaktighet. Det er derfor de er sentrale for planetgirkasser med høyt dreiemoment for robotarmer , som muliggjør jevne, kraftige og nøyaktige bevegelser i roboter for montering, sveising og materialhåndtering.

Fornybare energisystemer

Sektoren for fornybar energi byr på noen av de mest krevende driftsforholdene. I styringssystemer for stigning og giring av vindturbiner må girkasser tåle enorme og variable belastninger, hardt vær og kreve minimalt vedlikehold over flere tiår. Planetgirkasser, med sin høye dreiemomentkapasitet og holdbarhet, er ideelt egnet for disse rollene. Designet deres lar dem effektivt overføre og kontrollere de enorme kreftene som er involvert i justering av turbinblader.

Mobilt og terrengutstyr

For gravemaskiner, kraner og annet tungt maskineri er krafttetthet og robusthet nøkkelen. Planetgir brukes ofte i hjultrekk og svingkranser i disse maskinene. Deres evne til å håndtere sjokkbelastninger og gi høyt dreiemoment i en kompakt konvolutt er uovertruffen. Når integrert i planetgirkasser for gruve- og anleggsutstyr , de er konstruert med forbedret tetning og korrosjonsbestandighet for å yte pålitelig i støvete, våte og slitende miljøer.

Innovasjon og fremtiden for planetarisk utstyrsteknologi

Jakten på høyere ytelse fortsetter å drive innovasjon. Forskning er fokusert på områder som avanserte materialer (f.eks. kompositter og høyfaste legeringer), proprietære varmebehandlingsprosesser og ultrapresisjonsproduksjonsteknikker. Videre er integreringen av sensorer for tilstandsovervåking og prediktivt vedlikehold i ferd med å bli en standardfunksjon i neste generasjons "smarte" girkasser. Disse fremskrittene har som mål å flytte grensene for hva som er mulig for planetgirkasse med høyt dreiemoment ytelse, noe som fører til enda større effektivitet, lengre levetid og smartere integrering i sammenkoblede industrielle systemer [2].

Velge riktig planetgirkasse med høyt dreiemoment: En praktisk veiledning

Å gjøre det riktige valget innebærer en systematisk evaluering av din applikasjons krav mot girkassens spesifikasjoner.

Kritiske parametere å evaluere

• Nominell dreiemoment og toppmoment: Sørg for at girkassens nominelle dreiemoment oppfyller din kontinuerlige belastning, og at dens maksimale dreiemoment overstiger alle forventede støtbelastninger.
• Reduksjonsforhold: Tilpass forholdet til ønsket utgangshastighet og dreiemoment, med tanke på motorens egenskaper.
• Tilbakeslag: Spesifiser en tilbakeslagsverdi som oppfyller presisjonsbehovene til applikasjonen din (f.eks. <5 bueminutter for høypresisjonsautomatisering).
• Inn-/utgangskonfigurasjon: Bekreft at akseltypene (kilet, splinet), størrelser og monteringsgrensesnitt (flens, fot) er kompatible.
• Miljøvurderinger: Sjekk IP-klassifiseringer (Ingress Protection) for støv- og vannbestandighet, og sørg for at driftstemperaturområdet er passende.

Ofte stilte spørsmål (FAQ)

1. Hva gjør en planetgirkasse til "høyt dreiemoment"?

A planetgirkasse med høyt dreiemoment er spesielt konstruert for å levere eksepsjonelt høyt utgangsmoment i forhold til størrelsen. Dette oppnås gjennom presisjonsmaskinerte, herdede girtenner, optimaliserte lagerarrangementer og ofte flere girtrinn for å multiplisere dreiemomentet effektivt i et kompakt hus.

2. Hvordan vet jeg om jeg trenger en modell med lavt tilbakeslag?

Du krever en lavt tilbakeslag høyt dreiemoment planetgirsystem hvis applikasjonen din involverer presis posisjonering, repeterende indeksering eller rask reversering av bevegelse. Eksempler inkluderer robotarmer, CNC-roterende bord og presisjonsautomatiseringstrinn der selv små posisjonsfeil er uakseptable.

3. Kan planetgirkasser håndtere kontinuerlig, kraftig drift?

Ja, men de må være spesielt designet for det. Se etter girkasser markedsført for kontinuerlig drift med høyt dreiemoment planetgir . Nøkkelfunksjoner inkluderer robust termisk styring (kjøleribber, effektiv smøring), høykvalitetslagre og gir designet for forlenget levetid under konstant belastning.

4. Hvorfor er planetgirkasser så vanlige innen robotikk?

Deres høye effekttetthet muliggjør kraftige, kompakte leddaktuatorer. Den lave tilbakeslag og høy torsjonsstivhet av planetgirkasser med høyt dreiemoment for robotarmer muliggjør presis og repeterbar bevegelse, som er grunnlaget for robotisk nøyaktighet og ytelse.

5. Hva er tegnene på slitasje eller svikt i en planetgirkasse?

Vanlige indikatorer inkluderer økt støy eller vibrasjon, økende driftstemperatur, synlige smøremiddellekkasjer og en målbar økning i tilbakeslag. For kritisk utstyr som kraftige planetgirkasser for industriell automasjon , anbefales implementering av en rutinemessig vibrasjonsanalyse og oljeovervåkingsprogram for prediktivt vedlikehold.

Den planetgirkasse med høyt dreiemoment står som et høydepunkt av mekanisk design, og tilbyr en enestående kombinasjon av styrke, presisjon og effektivitet i en kompakt pakke. Fra de nøyaktige leddene til industriroboter til de massive drivlinjene til anleggsmaskiner, dens rolle er uunnværlig. Ettersom industrien presser på for større automatisering, høyere effektivitet og mer robust utstyr, vil etterspørselen etter avanserte planetgirløsninger bare vokse. Produsenter som kombinerer banebrytende FoU med omhyggelige produksjonsprosesser, slik som de som følger strenge standarder i nav for presisjonsteknikk, er klar til å lede denne utviklingen, og levere pålitelige kraftoverføringsløsninger som moderne industri er avhengig av.

Referanser

[1] J. Uicker, G. Pennock og J. Shigley, "Theory of Machines and Mechanisms," 5. utgave, Oxford University Press, 2017. (Forklaring av grunnleggende planetariske girforholdsformler og kinematikk).

[2] "Advances in Gear Design and Manufacturing," International Academy for Production Engineering (CIRP) Annals, vol. 68, nei. 2, 2019. (Gjennomgang av moderne materialer, produksjonsteknikker og integrerte sensorteknologier i girsystemer).
